Maatwerk diesel HPU’s

Maatwerk diesel HPU’s

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Onze klant was op zoek naar meerdere hydraulische aggregaten voor het openen en sluiten van afsluiters. De HPU’s moeten voldoen aan de specificaties van de klant, gebruiksvriendelijk en zo compact mogelijk zijn. Ook moeten alle componenten gemakkelijk toegankelijk zijn voor toekomstig onderhoud.

Onze oplossing

Om aan de specificaties van de klant te voldoen, hebben we een HPU met een eenvoudige driecilinder dieselmotor ontworpen. De HPU is gemakkelijk aan te sluiten op de beoogde afsluiters met behulp van de bijgeleverde hydraulische slangen.

De HPU heeft een eenvoudige bediening, die de gebruiker toestaat om op een simpele manier de beoogde afsluiters open of dicht te zetten.

Tijdens gebruik geeft het controlepaneel ook duidelijk de status van de HPU weer. Hierdoor heeft de gebruiker een goed overzicht.

Resultaat

De HPU’s zijn volledig ontworpen en gemonteerd in onze werkplaats in Sleeuwijk. Ze zijn grondig getest om er zeker van te zijn dat ze voldoen aan de specificaties van de klant.

Dredger reparatie

A tank before and after cleaning and damage repair

Dredger reparatie

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Tijdens gebruik had de hopper-dredger van onze klant significante schade opgelopen. Het resultaat was een ondergelopen pompkamer en schade aan de hydrauliek en besturing. Muns Techniek was gevraagd voor de reparatie en, zo nodige, revisie van het hydraulische gedeelte van het systeem.

Hydraulics removed from the vessel for cleaning and repair
Hydraulics after they have been cleaned and repaired

Onze oplossing

De hydraulische onderdelen zijn verwijderd uit ondergelopen pompkamer, naar onze werkplaats getransporteerd en grondig gecheckt. Waar mogelijk zijn de onderdelen gerepareerd. Onderdelen die niet gerepareerd konden worden, en onderdelen die vervangen moesten worden in verband met de revisie, zijn vervangen.

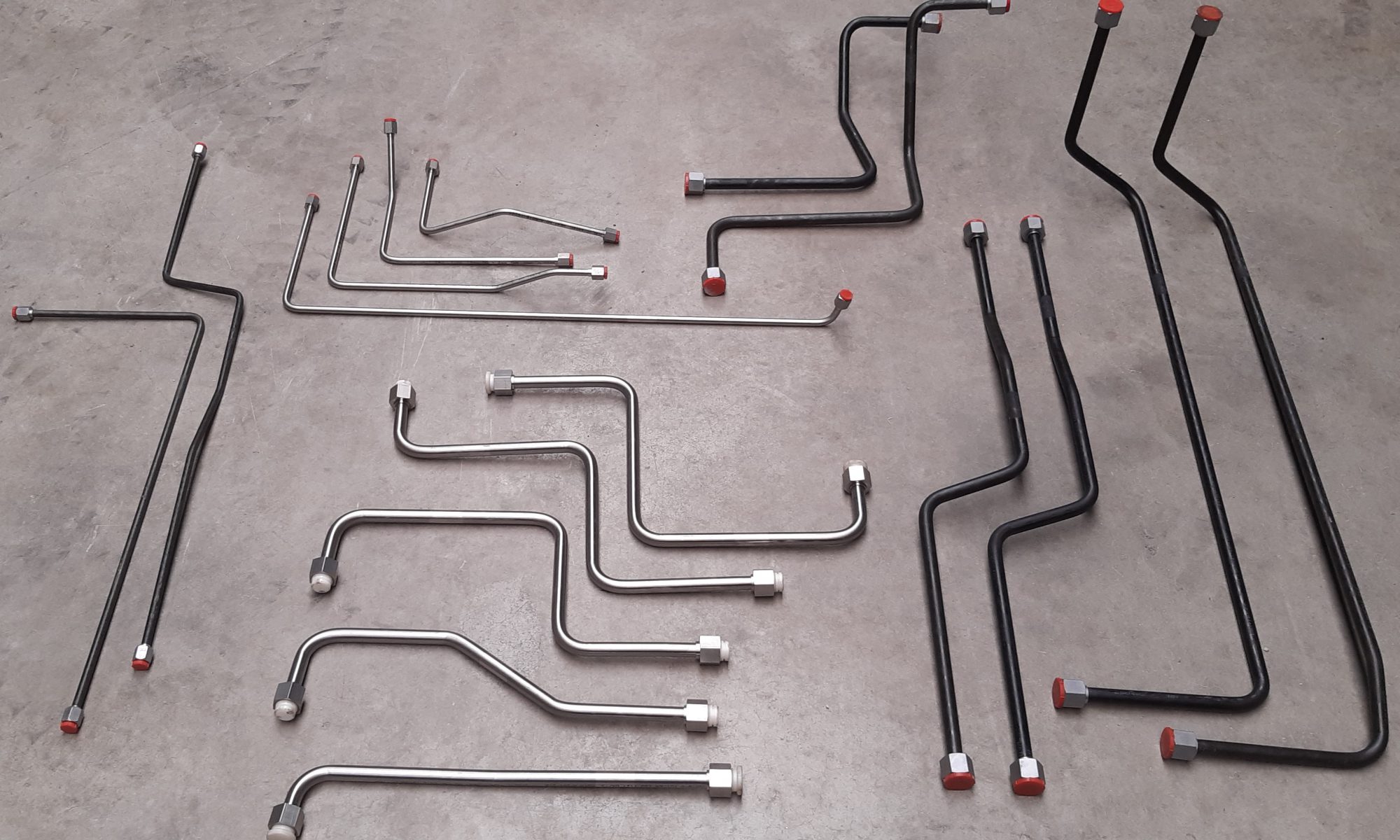

Naast de reparatie van de hydrauliek, is ook het hydraulische leidingwerk vervangen op verzoek van de klant.

Resultaat

Het systeem is volledig gerepareerd en waar nodig gereviseerd. De hydraulische installatie is goede staat hersteld. De stalen hydraulische leidingen zijn vervangen door roestvrij stalen leidingen. Muns Techniek heeft de leidingen zijn opnieuw ingemeten en verplaatst van de vloer naar de wand.

Stainless steel hydraulic piping, rerouted and replacing original steel piping

A-Frames

Testing van de A-frames

A-Frames

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Het schip van de klant is uitgerust met twee A-frames, elk met twee cilinders die de individuele poten van deze frames bewegen. De klant vroeg om een oplossing om de stress op het frame tijdens bewegen te reduceren.

Testing van de A-frames

Onze oplossing

Om de stress te reduceren zijn beide frames uitgerust met gelijkloop ventielen. Deze ventielen reduceren zo nodig de snelheid van één van beide cilinders. Dit zorgt ervoor dat de frames recht blijven en dat de stress die zou worden veroorzaakt door het verschil in uitschuiven van de cilinders, wordt geminimaliseerd. Het systeem is uitgerust met sensoren. De terugkoppeling van deze sensoren wordt gebruikt om continue, waar nodig, de snelheid van de individuele cilinders aan te passen.

Resultaat

Het systeem werkt automatisch door gebruikt te maken van de feedback van de sensoren geïnstalleerd in het systeem. De gebruiker kan de settings van het systeem aanpassen. Hierdoor kan de gebruiker de limieten aanpassen en tot een bepaalde hoogte zelf bepalen hoe het systeem reageert op een verschil in cilinder extensie.

Onderzeese bommenzoeker

sensor of a subsea bom detector

Onderzeese bommenzoeker

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Op sommige plekken op zee of in meren is het niet ongebruikelijk om explosieven in de bodem te vinden. Dit kan een groot probleem vormen voor baggerschepen. Onze klant vroeg assistentie bij het ontwikkelen van een systeem dat in staat was om deze explosieven op te sporen met behulp van een onderzeese magnetometer.

sensor of a subsea bom detector
Control panel

Onze oplossing

Om dit te laten werken, moet de sensor ten alle tijden dicht bij de zeebodem zijn. Dit houd in dat de sensor omhoog en naar beneden moet, afhankelijk van de diepte van het water. Onze engineers hebben het hydraulische systeem en de bijbehorende besturing ontwikkeld om de sensor in de juiste positie te houden.

Resultaat

Het systeem maakt gebruik van lieren om de sensor te laten zakken en op te halen. Het zorgt er vervolgens automatisch voor dat de sensor in de juiste positie blijft om explosieven in de bodem op te sporen.

Winch moving the sensor up and down, following the seabed

Muns Operating System, HMI Software

Operating panel running Muns Operating System

Muns Operating System, HMI Software

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

In veel van onze voorgaande projecten met software controls en een HMI (Human Machine Interface), liepen we tegen de beperkingen van de HMI software aan. Het kwam regelmatig voor dat wat we wilden met de HMI heel lastig te realiseren was, of gewoon ronduit onmogelijk.

Daar kwam bij dat bij een uitbreiding van een bestaand systeem, de uitbreiding ervoor zorgde dat de limiet van de klant’s huidige software licentie overschreden werd. Hierdoor moest de  licentie opgewaardeerd worden.

Control panel using our own HMI software
Examples of software developed by Muns Techniek for different purposes
Gathered data is combined with the survey data and displayed on screen

Onze oplossing

Om zulke problemen in de toekomst te voorkomen, hebben onze engineers onze eigen HMI software, de Muns Operating System software, ontwikkeld. Doordat deze software binnen ons bedrijf is ontwikkeld, hebben we complete controle over de mogelijkheden en uitbreidingen van de software.

Voordelen: innovatie

Het voordeel van onze eigen software is dat de software zowel de standaard HMI functionaliteit heeft, als ook meer specifiek gericht is op onze eigen systemen. Verder kunnen we nieuwe functies toevoegen, wanneer en waar dit nodig is.

Omdat deze software binnen ons eigen bedrijf is ontwikkeld, kan andere software ontwikkeld door onze engineers, zoals bijvoorbeeld de survey data software, makkelijk geïntegreerd worden. Dit zorgt ervoor dat het een onderdeel wordt van de HMI, in plaats van op zichzelf staande software die alleen aangeroepen kan worden door de HMI.

Bekijk deze Case: Intergratie survey data

Resultaat

Deze software is nu geïnstalleerd op een aantal van de meer recente projecten waaraan we gewerkt hebben. Tijdens de ingebruikname van deze systemen wordt de software uitvoerig getest. Dit zorgt ervoor dat de HMI’s op deze systemen gemakkelijk te gebruiken zijn en werken zoals ze bedoelt zijn.

Bekijk deze Case: gemodificeerde trekbank
Bekijk deze Case: Hefststeem voor een werkplatform
Display using the Muns Operating System

Moonpool

Manifold and accumulator for the moonpool cylinders

Moonpool

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Bij het ombouwen van een bestaand schip werd een moonpool in het schip gebouwd. Voor het openen en sluiten van de moonpool deuren wilde de klant hydraulische cilinders en een bijbehorend manifold. De cilinders en het manifold moesten gemakkelijk aangesloten kunnen worden op het bestaande hydrauliek systeem.

Hydraulic cylinders for moonpool doors
Manifold and accumulator for the moonpool cylinders

Onze oplossing

Muns Techniek heeft de cilinders en het manifold volledig ontworpen naar de specificaties van de klant. Het  manifold heeft de mogelijkheid om in een noodsituatie de deuren toch te sluiten. De geïntegreerde hydraulische accumulator voorziet dit systeem van deze mogelijkheid.

Resultaat

Het manifold en de cilinders zijn uitvoerig getest in onze werkplaats door deze te verbinden met het controle cabinet van de klant. Het systeem reageerde zoals het zou moeten en de cilinders kunnen bewogen worden aan de hand van de commando’s gegeven door het controle systeem.

HPU en lieren

Opstelling HPU en lieren

HPU en lieren

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Onze klant was op zoek naar een  HPU voor het bedienen van een aantal lieren. De klant had zelf al een ongebruikte HPU met schakelkast, en lieren die voor dit doel gebruikt zouden kunnen worden. Alleen was de HPU nooit gebruikt of getest en moesten zowel de lieren als de HPU gereviseerd en gemodificeerd worden.

Hydraulische lier voor modificatie

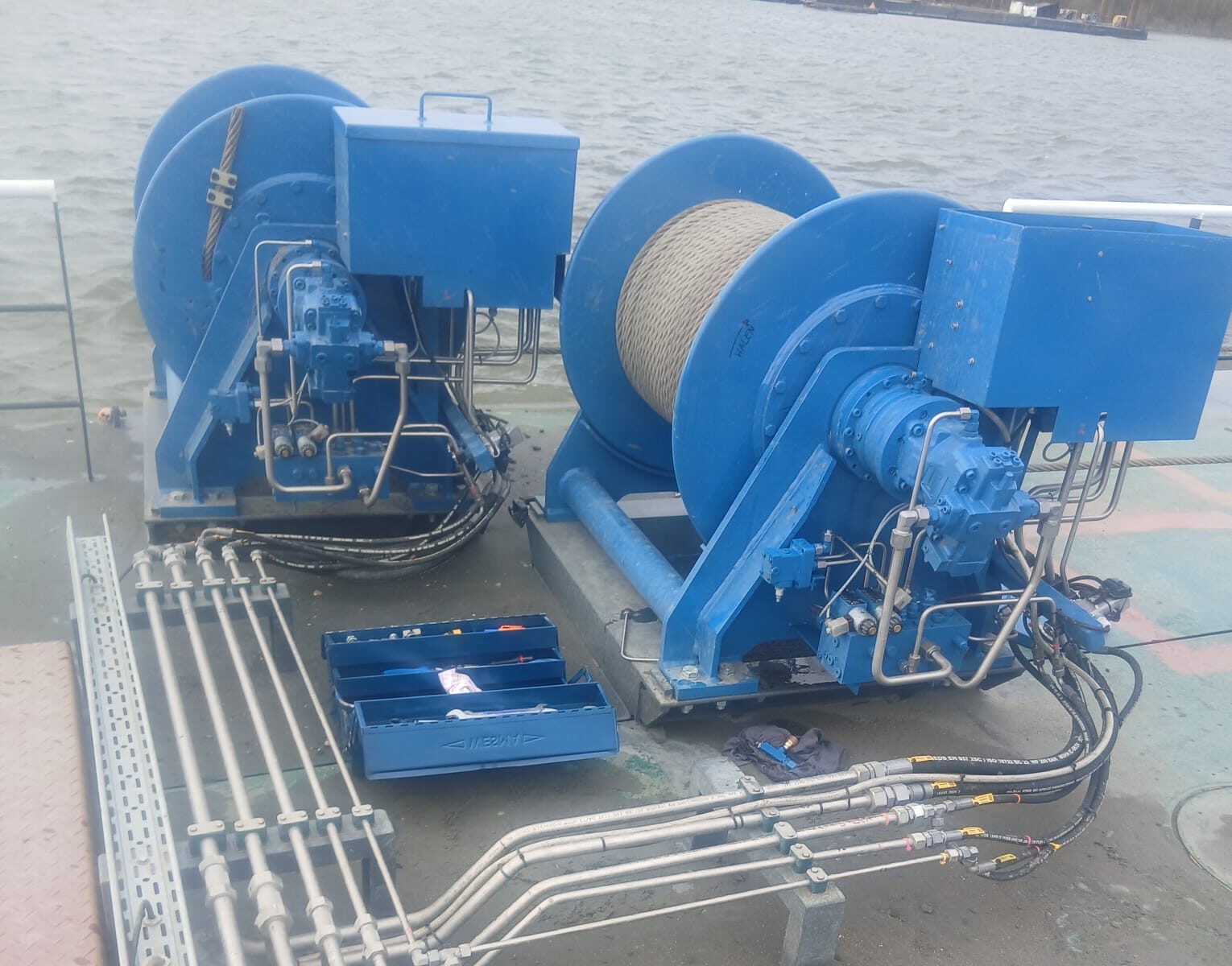

Lier en bijbehorende HPU na modificatie

Onze oplossing

Onze engineers en monteurs hebben de bestaande HPU en schakelkast gemodificeerd, gereviseerd en getest. De elektromotor van de HPU is vervangen met één die geschikt is voor het beoogde doel. De complete unit is vervolgens gemonteerd in een container voor gemakkelijk transport en plaatsing.

De lieren zijn ook gemodificeerd om beter aan de eisen te voldoen. De bestaande hydraulische slangen zijn, waar mogelijk, vervangen door vast leidingwerk en kogelkranen.

Voordelen: innovatie

Op verzoek van de klant is de unit zo ontworpen dat deze gemakkelijk geïntegreerd kan worden in het bestaande systeem. Om dit te verwezenlijken, is de container voorzien van de benodigde connecties. Verder is er een lokaal bedieningspaneel gemaakt die het mogelijk maakt om vier lieren te bedienen. Ook dit bedieningspaneel kan zo nodig gekoppeld worden aan de HPU installatie in de container.

Resultaat

Het systeem werkt sinds onze inbedrijfstelling zonder problemen, en volledig automatisch. Aan boord scheelt het 4 personen die, voordat deze modificatie uitgevoerd werd, de ‘hose reels’ ter plekke in de gaten moesten houden.

De container met HPU is nu geschikt voor het beoogde doel. Het is geïntegreerd in het bestaande systeem door middel van de meegeleverde kabels en passende connectoren. Het bedieningspaneel maakt het mogelijk voor een (1) gebruiker om de lieren lokaal te bedienen. De kogelkranen op de HPU en lieren maken het mogelijk om de lieren in normale modus te gebruiken, of in CT (Constant Tensioning) modus.

Opstelling HPU en lieren

Gemodificeerde trekbank

Gereviseerde trekbank controle paneel

Gemodificeerde trekbank

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Onze klant had een functionele trekbank die aan vervanging van de HPU en het bijbehorende controle systeem toe was. De trekbank heeft jarenlang gewerkt, maar begon ondertussen aardig op leeftijd te komen. Naast het vervangen van het controle systeem had de klant de wens om het bestaande systeem te upgraden naar een modernere versie.

Examples of software developed by Muns Techniek for different purposes

Onze oplossing

Bij het reviseren en moderniseren van de HPU en het controle systeem heeft Muns Techniek de bestaande HPU, die gebruik maakte van twee verschillende elektromotoren die bijgeschakeld werden afhankelijk van de vraag van het systeem, vervangen door één met een enkele motor die geregeld wordt door een frequentieregelaar. De componenten die voor de regeling van het systeem zorgden, zijn vervangen door een PLC. Het controle paneel is geüpgraded met een touchscreen paneel die gebruik maakt van het Muns Operating System, onze eigen HMI (Human Machine Interface) software.

Voordelen: innovatie

Het moderniseren en upgraden van de HPU en het elektrische controle systeem heeft als voordeel dat de aansturing meer gecontroleerd is. De toevoeging van de touchscreen geeft de gebruiker meer informatie over de status en acties van de trekbank.

Resultaat

Het systeem is opgeruimd, gemoderniseerd en geüpgraded. De bediening is veelzijdiger en nieuwe functies zijn toegevoegd, zoals bijvoorbeeld de mogelijkheid om bepaalde vooraf ingestelde waarden voor verschillende materialen op te slaan.

Lieren op maat

op maat gemaakte hydraulische lier

Lieren op maat

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Onze klant, een grote aannemer in de baggerindustrie, was op zoek naar een lier voor haar bagger apparatuur. Alles wat standaard in de markt te verkrijgen was, voldeed niet aan zijn behoefte.

op maat gemaakte hydraulische lier

Onze oplossing

Muns Techniek werd benaderd en uiteraard is een oplossing bedacht. Muns Techniek heeft ook in het verleden reeds meerdere lieren voor diverse toepassingen geleverd. Precies op maat en zelfs geïntegreerd met het hydraulische systeem dat aan boord al aanwezig was.

Voordelen: innovatie

Er waren geen grote aanpassingen nodig aan boord, omdat de lier precies voldeed aan de wensen van de klant. Volledige integratie in de besturing was tevens meegenomen.

Resultaat

Klant was enorm tevreden, en heeft sindsdien al 3 lieren bij Muns Techniek besteld. De klant realiseert zich dat ze hun technische uitdagingen aan Muns Techniek kunnen toevertrouwen. Of het nu gaat om een lier of een compleet jack-up systeem, Muns Techniek levert de oplossing.

Integratie survey data

Gathered data is combined with the survey data and displayed on screen

Integratie survey data

Muns Techniek is een systeemintegrator voor hydraulische/elektrische systemen en besturingen. Met meer dan 25 jaar ervaring bieden we Drive & Control – oplossingen voor projecten in de sectoren Maritiem, Offshore en Industrie.

Klant

Jack-up systemen plaatsen de palen van een schip op de bodem van de zee. De sterkte van deze bodem is gedeeltelijk in kaart gebracht door zgn. survey bedrijven. De nauwkeurigheid hierbij is vaak onvoldoende, met als risico dat de palen (te) diep wegzakken in de zeebodem. Onze klant was tijdens het positioneren van het schip op de zeebodem continue bezig met het maken van handmatige berekeningen om de stabiliteit van het (staande) schip te kunnen waarborgen.

Onze oplossing

Er werd ons gevraagd om hiervoor een oplossing voor te verzinnen en aangezien wij dit als een mooie uitdaging zagen zijn we meteen aan de slag gegaan. Resultaat was een real-time visualisering van de krachten in de bodem t.o.v. de penetratie van de palen in de zeebodem.

Voordelen: innovatie

Aangezien de werkelijke krachten t.o.v. de verwachte bodemsterkte met een heldere visualisatie getoond worden, heeft de kapitein meer zekerheid over de juiste stabiliteit van het schip dat hoog op zijn poten op de zeebodem staat.

Jacking system cylinder displacement is used in combination with the survey data
Gathered data is combined with the survey data and displayed on screen

Resultaat

Gemoedsrust bij de klant vanwege het ‘real-time’ plaatje, en geen ‘stressvolle’ berekeningen meer om de stabiliteit te controleren.
